序号 |
壳体材料 |
型号 |
特点 |
用途 |
1 |
ABS材料壳 |
SP1 |
防湿;防潮优良;耐腐蚀性好;耐压好;成本低 |
冰箱、空调等 |
2 |
PVC材料壳 |
SP2 |
||
3 |
PP材料壳 |
SP3 |
||
4 |
PA6材料壳 |
SP4 |
||
5 |
紫铜壳 |
SC1 |
防湿防潮性好;导热高;耐冷热冲击 |
空调、热水器、饮水机等 |
6 |
镀镍紫铜壳 |
SC2 |
防湿防潮性好;导热高;耐冷热冲击;耐腐蚀性较好 |
|
7 |
不锈钢 |
SS1 |
强度高;防湿防潮性好;耐冷热冲击;耐腐蚀性良好;可用于高温场合 |
家电、烧烤、冷库等 |
常用壳体尺寸表
材质 |
D直径(mm) |
L长度(mm) |
M |
塑料壳 |
5,7,9 |
25,30,50, |
根据客户的需要 |
铜壳 |
4,5,6,8 |
20,25,30,45 |
|
不锈钢 |
3,4,5,6,7,8 |
20,25,30,45 |

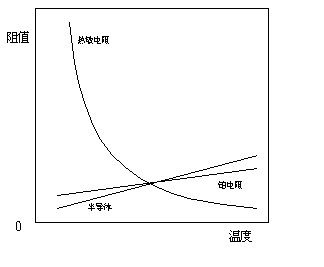

传感器类型 |
NTC热敏电阻 |
饶线铂电阻 |
薄膜铂电阻 |
半导体集成 |
材料 |
陶瓷 |
饶线铂丝 |
铂薄膜 |
硅 |
相对成本 |
低 |
高 |
中 |
中 |
温度范围 |
-100~500℃ |
-200~600℃ |
-150~500℃ |
-55~150℃ |
灵敏度 |
-4%/℃ |
0.39%/℃ |
0.39%/℃ |
0.81%/℃ |
相对灵敏度 |
极高 |
极低 |
极低 |
低 |
线性度 |
对数 |
线性 |
线性 |
线性 |
允许通过的电流 |
较小 |
大 |
较大 |
|
斜率 |
负 |
正 |
正 |
正 |
A. 零功率电阻值R:在规定温度下、采用引起电阻变化相对于总的测量误差来说可以忽略不计的测量功率测得的电阻值
B. 标称阻值(额定零功率电阻值)R25:电阻的设计值,一般指25℃时测得的零功率电阻值。

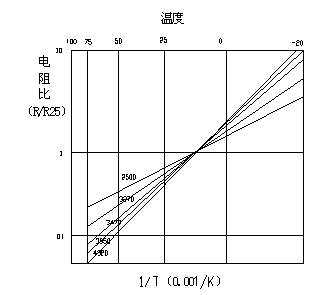

C. B值: 热敏电阻的热敏指数,它的表达式为:
其中:RT1为T1时的零功率电阻值,RT2为T2时的零功率电阻值。
D. 耗散系数δ; 在规定的环境环境温度下,热敏电阻器耗散功率变化与其相应的温度变化之比。
δ =ΔP/ΔT
E. 热时间常数τ
在零功率条件下,当温度发生突变时,热敏电阻体温度变化了始末两个温度差的63.2%所需的时间。
1.尽量避免温度传感器受到剧烈的温度变化,以免产品发生过快的老化。
2.使用和设计电路时,流过产品的电流尽量小,以免产生温度误差,或对产品产生损坏。
3.测量热敏电阻时,必须在恒温油槽中进行,否则,将产生较大的误差。
